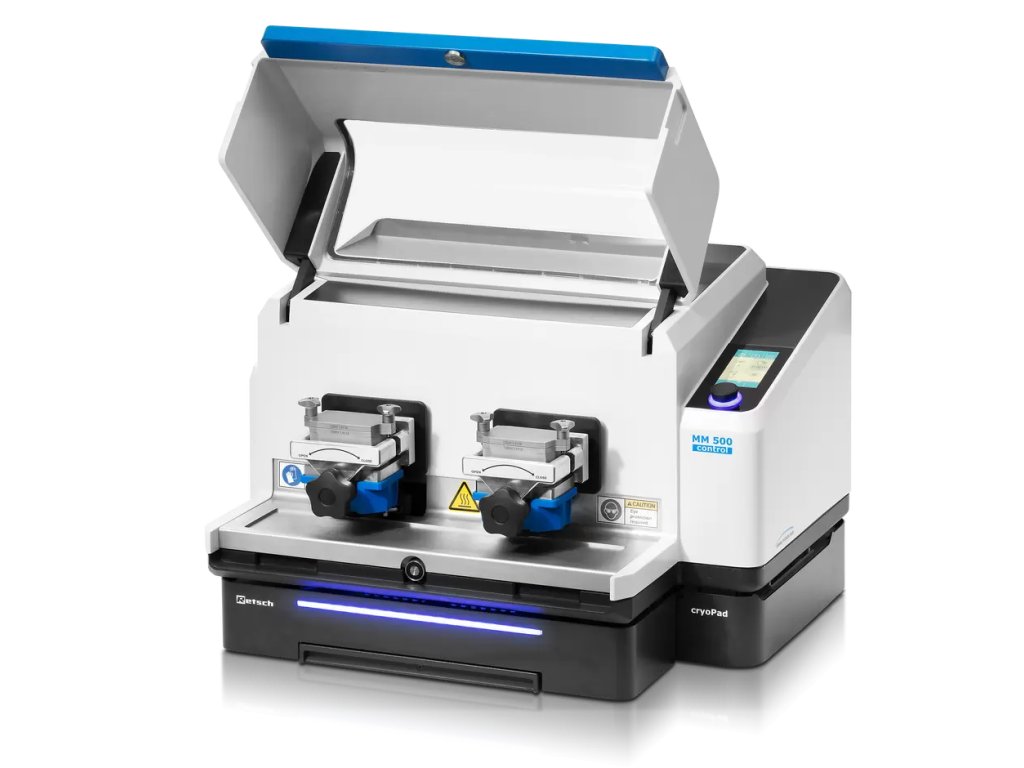

Oscilačný mlyn RETSCH MM 500 Control
Oscilačný mlyn RETSCH MM 500 Control je prvý guľový mlyn s reguláciou teploty od -100 °C do +100 °C. Umožňuje suché, mokré aj kryogénne mletie do 30 Hz s jemnosťou až 0,1 µm a presným monitorovaním procesu.
Oscilačný mlyn RETSCH MM 500 Control je vysokovýkonný laboratórny guľový mlyn určený na suché, mokré a kryogénne mletie s maximálnou frekvenciou 30 Hz. Ide o prvý oscilačný mlyn na trhu, ktorý umožňuje nepretržité sledovanie a riadenie teploty procesu mletia v rozsahu od -100 °C do +100 °C.
Zariadenie je možné prevádzkovať s rôznymi tepelnými kvapalinami alebo s kvapalným dusíkom. Pri použití LN₂ je potrebné voliteľné prídavné zariadenie cryoPad, ktoré umožňuje presné nastavenie a reguláciu teploty chladenia v rozsahu -100 °C až 0 °C.
Technické parametre a výbava
-
Max. frekvencia 30 Hz
-
Vstupná veľkosť vzorky do 10 mm
-
Konečná jemnosť až 0,1 µm
-
2 mlecie stanice (2 – 125 ml)
-
Adaptér pre 18 × 2 ml jednorazových fľaštičiek
-
Regulácia teploty od -100 °C do +100 °C
-
Monitorovanie teploty a tlaku pomocou GrindControl
-
Aeračné viečka na kontrolu atmosféry v nádobe
-
4 materiály nádob pre suché a mokré mletie
-
Dotykový displej, uložiteľné SOP a cyklické programy
Jediný oscilačný mlyn s reguláciou teploty
Patentovaný hermeticky uzavretý kvapalinový systém zabezpečuje bezpečnú prevádzku pri použití tepelných kvapalín. Mlyn je kompatibilný s rôznymi temperovacími zariadeniami (dodávka LN₂, kryostat, chladič). Kryogénne mletie je možné aj bez použitia LN₂.
Konštrukčné výhody
-
Ergonomické upínanie nádob
-
Nízka hlučnosť
-
Možnosť čiastočného odberu vzorky bez uvoľnenia nádoby
-
Široká škála príslušenstva vrátane nádob bez obsahu ťažkých kovov
Typické aplikácie
MM 500 Control je vhodný na homogenizáciu odpadu, pôdy, chemických produktov, liečiv, rúd, zrna, tkanív, skla, plastov, zliatin, minerálov, olejnatých semien, rastlín, kalov, textilu, vlny a ďalších materiálov.
Princíp funkcie
Mlecie nádoby radiálne oscilujú vo vodorovnej polohe. Zotrvačnosť mlecích guličiek spôsobuje vysokoenergetické nárazy na vzorku v zaoblených koncoch nádob. Kombinácia nárazu a trenia vedie k intenzívnemu drveniu a homogenizácii materiálu, pričom použitie viacerých menších guličiek zvyšuje miešací efekt.
RETSCH MM 500 Control je ideálnym riešením pre laboratóriá vyžadujúce presnú kontrolu teploty, vysoký výkon a maximálnu flexibilitu mletia.
???
*Technická špecifikácia*
| Parameter | Hodnota |
|---|---|
| Model | Oscilačný mlyn MM500 CONTROL |
| Aplikácie | mechanochémia, mechanické legovanie, redukcia veľkosti, miešanie, homogenizácia, kryogénne mletie |
| Oblasť použitia | biológia; chémia / plasty; geológia / metalurgia; jedlo; medicína / farmaceutika; poľnohospodárstvo; sklo / keramika; stavebné materiály; strojárstvo / elektronika; životné prostredie / recyklácia |
| Vstupný materiál | tvrdé, stredne tvrdé, mäkké, krehké, elastické, vláknité |
| Princíp redukcie veľkosti zrna | náraz, trenie |
| Vstupná veľkosť materiálu* | ≤ 10 mm |
| Konečná jemnosť | ~ 0,1 µm |
| Veľkosť dávky / vstupné množstvo* | max. 2 × 45 ml |
| Obsah mlecnej komory | max. 2 × 125 ml |
| Počet mlecích staníc | 2 |
| Frekvencia vibrácií | 3 – 30 Hz (180 – 1800 ot/min) |
| Nastavenie požadovanej teploty | digitálny, 0 až -100 °C (iba s kryoPadom) |
| Nastavenie času chladenia vzorky | digitálny, 0 až 60 min (iba s kryoPadom) |
| Nastavenie doby mletia | digitálny, 10 s – 8 h |
| Celková doba mletia | 99 hodín |
| Uložiteľné SOP | 12 |
| Počet uložiteľných programových cyklov | 4 (s 99 opakovaniami) |
| Priemerná doba mletia | 30 s – 2 min |
| Suché mletie | áno |
| Mletie za mokra | áno |
| Kryogénne mletie | áno |
| Druhy mlecích nádobiek | nádoba so skrutkovacím uzáverom s integrovaným bezpečnostným uzáverom; viackomorová nádoba; adaptér pre reakčné fľaštičky s bezpečnostným uzáverom |
| Materiál mlecích nástrojov | kalená oceľ, nerezová oceľ, karbid volfrámu, oxid zirkoničitý |
| Veľkosti mlecích nádob | 10 ml / 25 ml / 50 ml / 80 ml / 125 ml |
| Elektrické napájanie | 200–230 V, 50/60 Hz |
| Pripojenie k elektrickej sieti | 1-fázové |
| Kód ochrany | IP 30 |
| Spotreba energie | 750 W |
| Š × V × H (zatvorený) | 690 × 375 × 585 mm |
| Š × V × H (zatvorený s kryoPadom) | 690 × 485 × 585 mm |
| Váha netto | ~ 63 kg |
| Normy | CE |
| Veľkosť vstupu pripojovacieho závitu | G 1/4" (vnútorný závit) |
| Veľkosť pripojovacieho závitu sady hadičiek | G 3/8" (vonkajší závit) |
| Prípustný prevádzkový tlak chladiaceho zariadenia | 0 – 5 bar |
| Typický rozsah tlaku kontinuálnej chladiacej jednotky (napr. kryostat) | 1 – 2 bar |
| Prípustný rozsah tlaku napájania LN₂ | 1,2 – 1,4 bar |
| Prípustné kvapaliny | voda, zmes vody a glykolu, termálny olej, kvapalný dusík |
| Tepelné aplikácie | krehnutie, chladenie, zahrievanie, regulácia teploty |
| Teplotný rozsah kvapalín | +100 °C až -196 °C |
| Teplotný rozsah chladiacich dosiek | +100 °C až -100 °C |
* v závislosti na vstupnom materiáli a nastavení zariadenia.
???
